caractéristiques du produit
Facile à maintenir

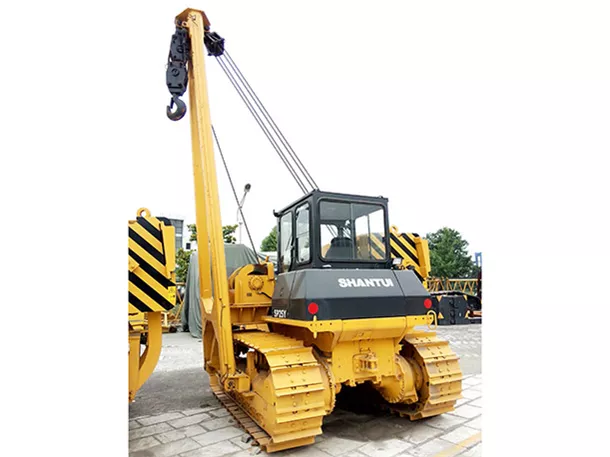

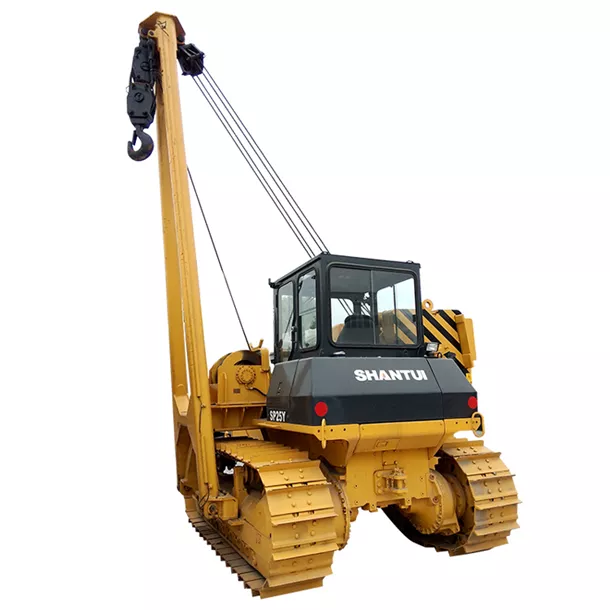

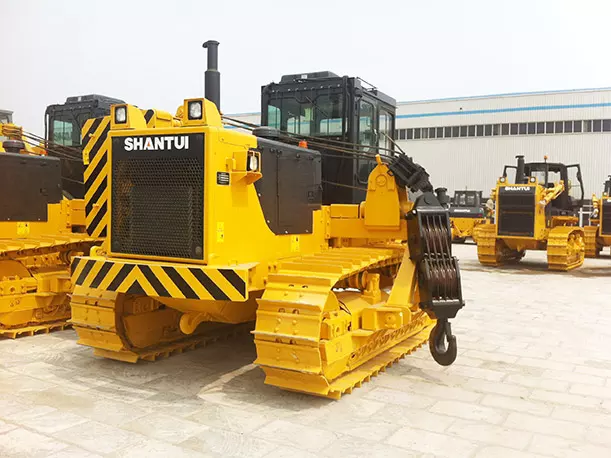

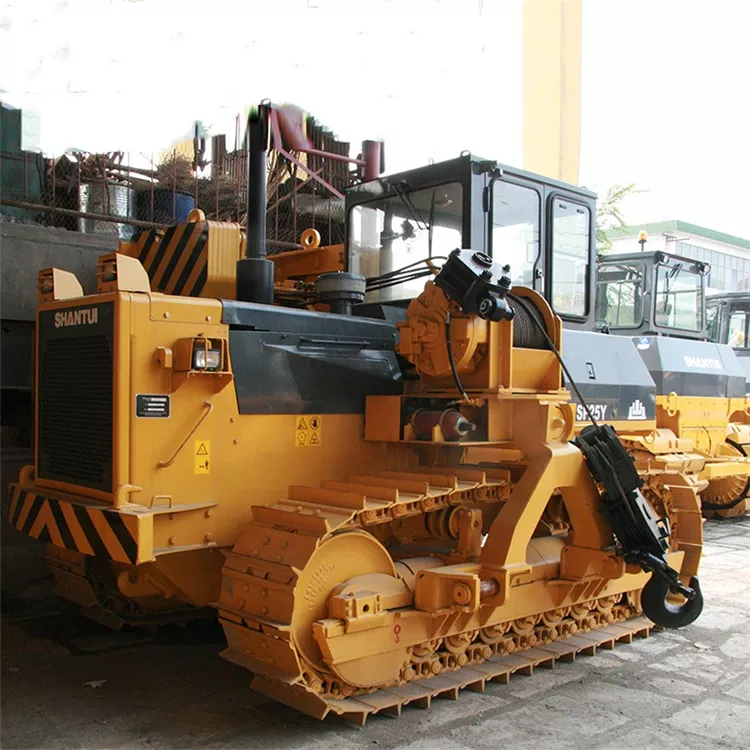

Les pièces structurelles Pipelayer SP25Y de 25 tonnes héritent de la qualité excellente et stable des produits matures Shantui.
Le faisceau de câbles est ramifié avec des tubes ondulés sans soudure et des shunts, avec un haut degré de protection.
Les pièces électriques et hydrauliques de base sont des produits importés, avec une qualité stable et fiable et une grande fiabilité.
Performances d'exploitation
Le contrôle du dispositif de travail 25 Ton Pipelayer SP25Y consiste en un contrôle de relevage, un contrôle de levage et un contrôle de contrepoids. La vanne d'inversion hydraulique est contrôlée par une vanne de commande pilote de réduction de pression, qui est simple à contrôler, flexible et économe en main-d'œuvre, offre de bonnes performances de réglage fin et est facile à installer sur le corps.
Le crochet et la flèche sont contrôlés sur un joystick, et le contrepoids est contrôlé par un joystick séparé, qui est pratique et rapide à utiliser dans diverses conditions de travail, permet d'obtenir de bonnes performances de jogging, garantit les exigences de précision des utilisateurs et améliore l'efficacité du travail.
Le moteur hydraulique du crochet et du treuil à flèche a une efficacité volumétrique extrêmement élevée, et l'excellente soupape d'équilibrage élimine le glissement secondaire du treuil et la gigue du crochet vide. De plus, l'embrayage du treuil d'attelage met en œuvre la fonction de crochet à chute libre.
Adaptabilité au travail
Le châssis a une bonne stabilité, une faible consommation moyenne de carburant et une économie élevée.
La flèche a une large plage de travail et le crochet se soulève rapidement.
Grande capacité portante, grand poids de levage et efficacité de travail élevée.
Le crochet, la flèche et le contrepoids peuvent réaliser une régulation de vitesse en continu et un mouvement combiné.
Le crochet et le treuil de flèche adoptent des engrenages planétaires à trois étages pour la décélération et l'augmentation du couple, avec un facteur de sécurité élevé et une efficacité mécanique élevée.
La machine est équipée d'un système de limiteur de couple pour surveiller l'état de fonctionnement en temps réel afin d'assurer la sécurité du levage de 25 Ton Pipelayer SP25Y.
Systèmes d'alimentation
Le moteur de bulldozer Chongqing Cummins installé adopte une pompe d'injection de carburant à haut rendement, qui présente les caractéristiques de haute performance, de qualité mature et stable, d'appropriation sociale élevée, de forte polyvalence des composants et de faible coût de maintenance.
Produit | Pose-canalisation 25 tonnes SP25Y |
Paramètres de performance | |
Poids opérationnel (Kg) | 22000 |
Capacité de levage maximale (T) | 25 |
Puissance nominale du moteur (kw/hp) | 120Kw |
Rayon de braquage minimal (mm) | 2950mm |
Pression au sol (Mpa) | 0.07 |
Moteur | |
Modèle de moteur | WD10\SDEC SC11CB |
Nombre de cylindres × diamètre du cylindre × course (mm × mm) | 6-126x130\6-121x152.4 |
Puissance nominale/vitesse nominale (kw/tr/min) | 120/1850 |
Couple maximal (Nm/tr/min) | 746±6 % /810±6 % |
Dimensions hors tout de la machine | |
Longueur (mm) | 4000 |
Largeur (mm) | 3050 |
Hauteur (mm) | 2954 |
Performances de conduite | |
Marche avant 1/Marche arrière 1 (km/h) | 0-3.29/0-4.28 |
Marche avant 2/Marche arrière 2 (km/h) | 0-5.82/0-7.59 |
Marche avant 3/Marche arrière 3 (km/h) | 0-9.63/0-12.53 |
Système de voyage | |
Convertisseur de couple hydraulique | Trois éléments mono-étagé et monophasé |
Transmission | Engrenage planétaire, embrayage multidisque et type hydraulique plus lubrification forcée |
Promenade principale | Engrenage conique en spirale, décélération en une étape et lubrification par barbotage |
Embrayage de direction | Type humide, ressort multi-plaques appliqué, relâché hydrauliquement et actionné manuellement-hydrauliquement |
Frein de direction | Type humide, type à courroie flottante et à assistance hydraulique |
Transmission finale | Réducteur à engrenage droit à deux étages et lubrification par barbotage |
Système de châssis | |
Mode suspendu | Structure de traverse rigide |
Entraxe du rail (mm) | 2050 |
Largeur des patins (mm) | 560 (610 en option) |
Longueur au sol (mm) | 2635 |
Nombre de patins (unilatéral/pièce) | 39 |
Pas de chaîne (mm) | 203.2 |
Nombre de rouleaux porteurs (unilatéral) | 2 |
Nombre de galets de roulement (unilatéral) | 7 |
Système hydraulique de travail | |
Pompe de travail | Pompe à engrenages à cylindrée fixe, avec cylindrée maximale à 100 ml/r |
Pompe pilote | Pompe à engrenages à cylindrée fixe, avec cylindrée maximale à 10 ml/r |
Soupape de fonctionnement | Vanne multivoies proportionnelle |
Alésage du cylindre de contrepoids(mm) | φ110 |
Capacité du réservoir | |
Réservoir de carburant (L) | 315 |
Réservoir d'huile hydraulique de travail (L) | 148 |
Dispositif de travail | |
Hauteur de levage maximale(mm) | 4400 |
Vitesse de levage du crochet m/min | 0--12 |
Longueur de flèche (m) | 5.5 (facultatif 6.1) |
