caractéristiques du produit
Facilité d'entretien
Les pièces structurelles héritent de la bonne qualité des produits matures de SHANTUI, et la qualité est stable.
Le faisceau de câblage électrique adopte un tube ondulé sans soudure et un séparateur de fil, qui a un haut degré de protection.
Les composants électriques et hydrauliques de base sont importés, avec une qualité stable et une grande fiabilité.
La performance opérationnelle
La commande du dispositif de travail est divisée en commande de relevage, commande de levage et commande de contrepoids. L'opération adopte une soupape de commande pilote de réduction de pression pour contrôler le mode de fonctionnement de la soupape d'inversion hydraulique, qui présente les avantages d'un fonctionnement simple, d'une flexibilité et d'une économie de main-d'œuvre, de bonnes performances de réglage fin et d'une disposition pratique sur le corps.
Le crochet et la flèche sont concentrés sur un joystick, et le contrepoids dispose d'un joystick séparé, qui peuvent tous être facilement et rapidement exécutés dans diverses conditions de travail. Les performances de micro-mouvement sont bonnes, ce qui garantit non seulement la précision des exigences correspondantes de l'utilisateur, mais améliore également l'efficacité du travail.
Le moteur hydraulique pour le levage du crochet et de la flèche a une efficacité volumétrique extrêmement élevée et une vanne d'équilibrage de haute qualité, ce qui élimine le phénomène de glissement secondaire du levage et de secousses du crochet vide. L'embrayage porté par le palan à crochet réalise la fonction de crochet à chute libre.
Adaptabilité au travail

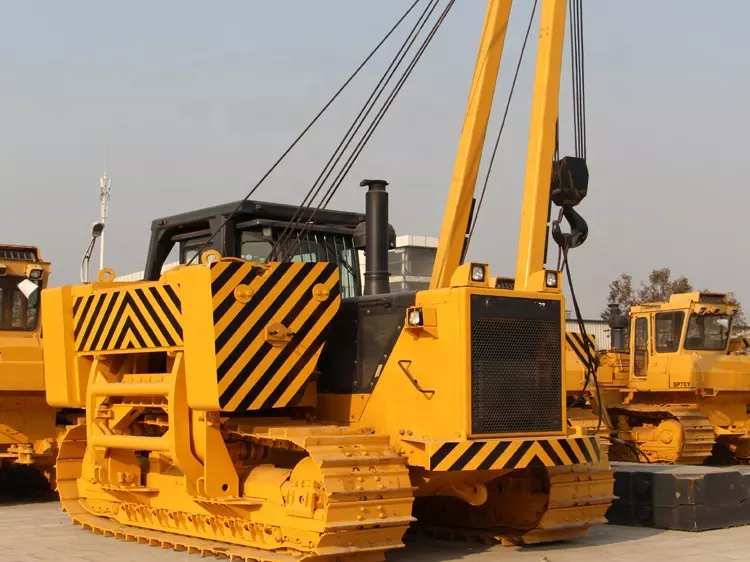

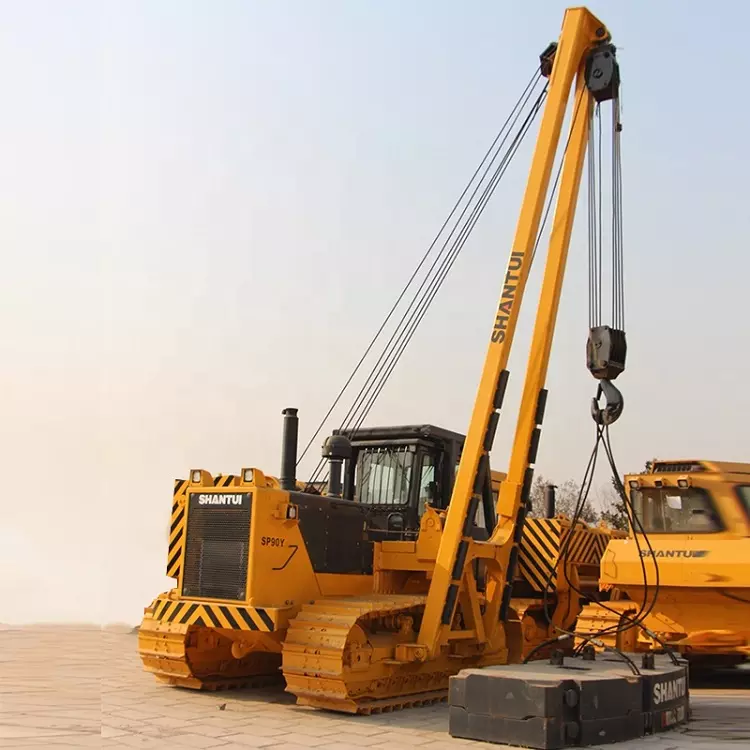

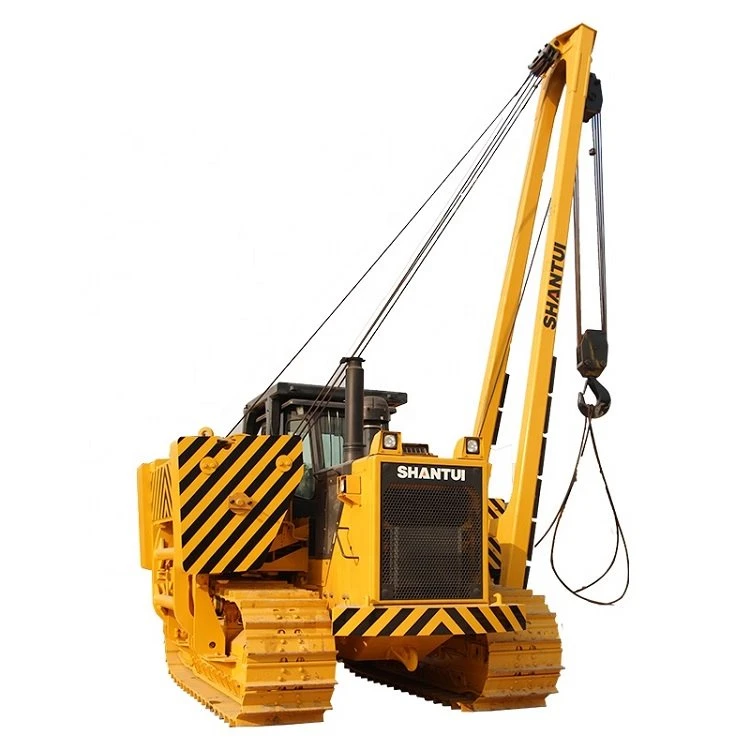

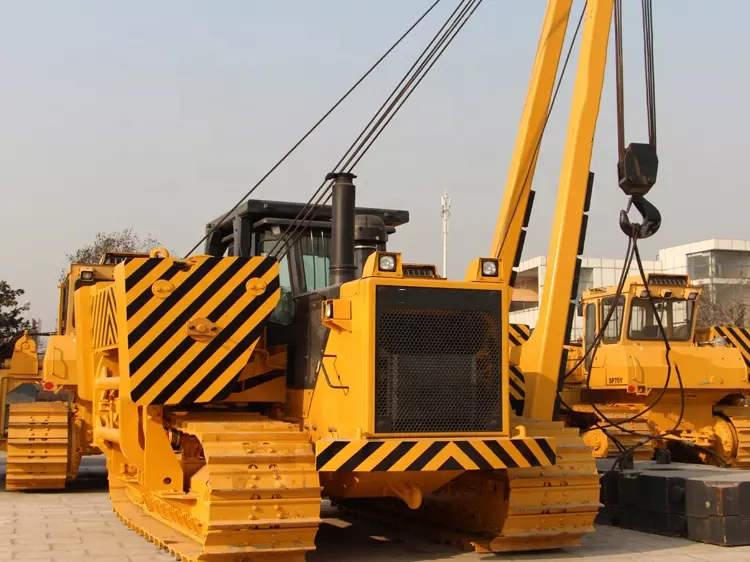

90 Ton Pipelayer SP90Y a une bonne stabilité du châssis, une faible consommation moyenne de carburant et une économie élevée.
La flèche a une large plage de travail et le crochet se soulève rapidement.
Marche puissante avec charge, forte capacité de levage et efficacité de travail élevée.
Le crochet, la flèche et le contrepoids peuvent obtenir un contrôle de vitesse en continu, une action combinée.
Le crochet et le levage de la flèche sont tous des engrenages planétaires à trois étages pour la décélération et l'augmentation du couple, avec un grand facteur de sécurité et une efficacité mécanique élevée.
90 Ton Pipelayer SP90Y est équipé d'un système de limiteur de couple, qui surveille la dynamique de fonctionnement en temps réel et assure la sécurité du levage.
Système du pouvoir
Le poseur de canalisations de 90 tonnes SP90Y adopte un moteur Cummins repensé pour les bulldozers, une pompe d'injection de carburant à haut rendement, des performances élevées, une qualité mature et stable, des avoirs sociaux très importants, une grande polyvalence des pièces et de faibles coûts de maintenance.
Produit | Pose-canalisation 90 tonnes SP90Y |
Paramètres de performance | |
Masse de fonctionnement (kg) | 57500 |
Max. Poids de levage(T) | 90 |
Puissance nominale du moteur (kw/hp) | 257kw |
Min. Rayon de braquage(mm) | 3950mm |
Pression spécifique au sol (MPa) | 0.081 |
Moteur | |
Modèle de moteur | QSNT |
Nombre de cylindres*diamètre du cylindre*course(mm*mm) | 6*140*152 |
Puissance nominale/vitesse nominale(kw/tr/min) | 257/2000 |
Max. Couple(Nm/r/min) | 1509/1400 |
Dimensions hors tout | |
Longueur(mm) | 5650 |
Largeur (mm) | 4100 |
Hauteur (mm) | 3700 |
Performances de marche | |
1ère vitesse avant/1ère vitesse arrière (km/h) | 0-3.7/0-4.5 |
2ème vitesse avant/2ème vitesse arrière (km/h) | 0-6.8/0-8.2 |
3ème vitesse avant/3ème vitesse arrière (km/h) | 0-11.5/0-13.5 |
Système de marche | |
Convertisseur de couple | Monophasé à trois composants et à un étage |
Transmission | Engrenage planétaire, embrayage multidisque, combiné hydraulique avec lubrification forcée |
Entraînement central | Engrenage conique en spirale, réduction primaire, lubrification par barbotage |
Embrayage de direction | Humide, ceinture flottante, assistance hydraulique |
Transmission finale | Réduction secondaire à engrenage droit, lubrification par barbotage |
Châssis | |
Méthode de suspension | Structure de poutre rigide |
Entraxe de voie (mm) | 2490 |
Largeur de chenille (mm) | 860 |
Longueur au sol (mm) | 3620 |
Nombre de patins (un côté/pièce) | 45 |
Pas de chaîne (mm) | 228 |
Nombre de rouleaux (un côté) | 2 |
Nombre de rouleaux (un côté) | 9 |
Système hydraulique de travail | |
Pompe de travail | Pompe à engrenages quantitative, cylindrée maximale 227ml/r |
Pompe pilote | Pompe à engrenages quantitative, cylindrée maximale 10 ml/r |
Soupape de travail | Vanne multivoies proportionnelle |
Alésage du cylindre de contrepoids (mm) | Φ125 |
Capacité du réservoir de carburant | |
Réservoir de carburant (L) | 600 |
Réservoir d'huile hydraulique de travail (L) | 400 |
Équipement de travail | |
Hauteur de levage maximale (mm) | 7000 |
Vitesse de levage du crochet (m/min) | 0-6.5/0-15.5 |
Longueur de flèche (m) | 8.6 |
